濾光片在光學鏡頭中的作用

發布時間：2018-01-29點擊數：5634次

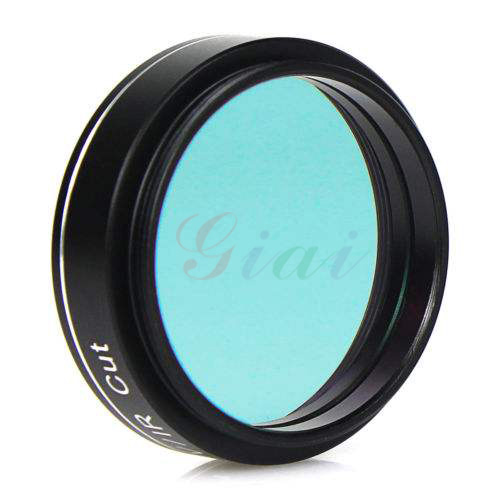

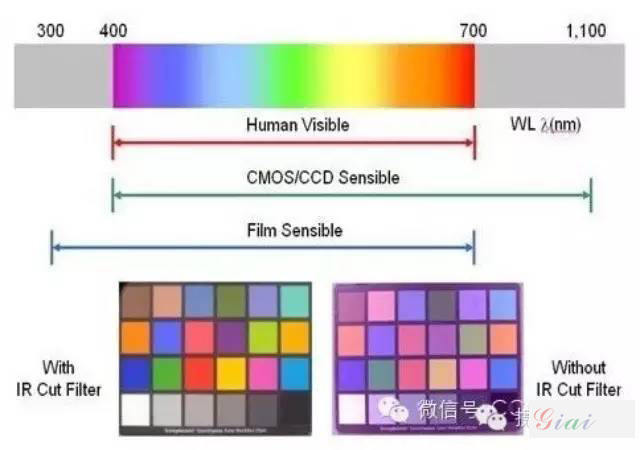

　　攝像頭鏡頭組件由一個很重要的構件，就是濾波片；IR cut filter，即紅外截止濾光片，它放在于LENS與Sensor之間。因人眼與CMOS Sensor對各波長的響應不同，人眼看不到紅外光但sensor會感應，因此需要IR cut filter阻絕紅外光。

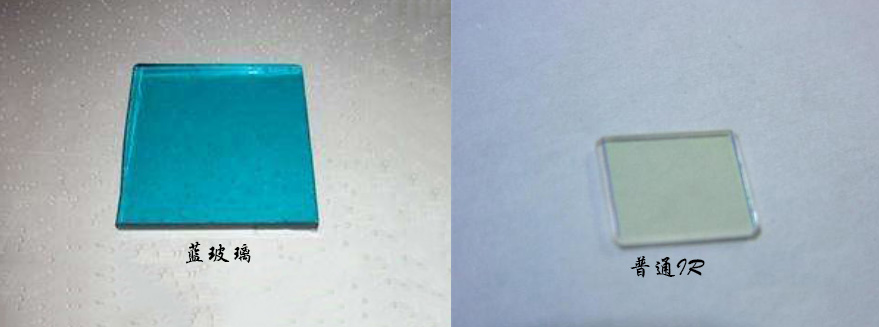

　　IR cut filter分為反射式（普通IR）及吸收式（藍玻璃）兩種。下圖在不同光線下可看到兩者的區別：

　　下面來說明普通IR 及藍玻璃 的特性對比，藍玻璃比普通IR 約貴10倍自有它的優勢，體現在2個方面：

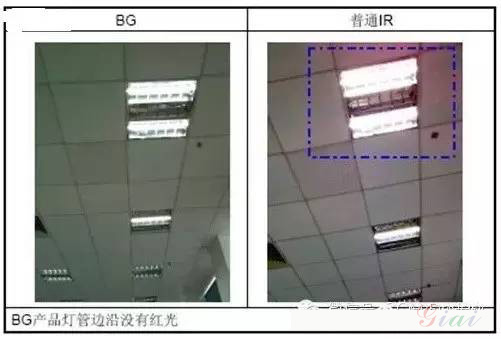

　　一：普通IR會形成較嚴重的光暈現象：

　　下面是普通IR效果：




　　普通IR采用反射式，在可見光區域有較高透過率的同時，存在較低的反射率，而在紅外區域正好相反，反射較高。所以，當相機在成角度拍攝照片時紅外光在IR膜上會有較大反射，經過光線多次反射后，會在照片上形成光暈現象.


　　下面是藍玻璃的效果：



　　藍玻璃本身是一種吸收玻璃,對紅外光有吸收作用,不存在很大反射。玻璃中的銅離子具有吸收紅外線功能，當相機在成角度拍攝照片時，光線通過藍玻璃的主要吸收，不會在照片上形成光暈現象。

　　


　　二：普通IR隨角度變化導致光譜偏移，會導致shading 的問題：

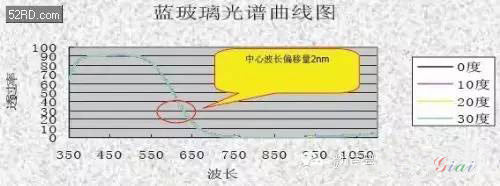

　　普通IR中心波長偏移量在入射角0°~30°，偏移30nm左右，會形成色彩不均勻現象；藍玻璃IR中心波長偏移量在入射角0°~30°，偏移2nm左右，不會出現黑角及紅斑現象。

　　總結：

　　手機攝像頭越來越薄，鏡頭的光學設計和sensor的CRA進一步增大，導致反射式IR的上述不良現象更加凸顯。藍玻璃對色偏以及雜光、鬼影問題改善明顯，拍攝的照片色彩更加柔和、自然。因此，追求極致效果的攝像頭必選藍玻璃。
